分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸堿、鹽等強腐蝕性的液體。該產品**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域.
簡介
電磁流量計按轉換器與傳感器組裝方式分類,有分體式和一體型。
分體式電磁流量計是電磁流量計*普遍應用的形式,如下圖所展示的,傳感器接入管道,轉換器裝在儀表室成人們易于接近的傳感器附近,相距數十到數百米為防止外界噪聲侵入,信號電纜通常采用雙層屏蔽。測量電導率較低液體而相聚超過30m時,為防上電纜部分電容造成信號衰減,內層屏蔽也有要求接上與芯線同電位低阻抗源的屏蔽驅動。

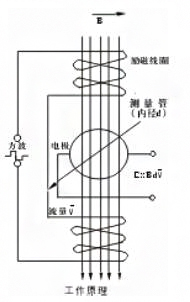

分體型電磁流量計的轉換器可遠離現場惡劣環境,電子部件檢查、調整和參數設定就比較方分體式電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖功磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場,此時,如果具有一定電導率的液體流經測量管,將切磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速V的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,摸擬電流等信號,用于流量的控制和調節.

E=KDv為電極間的信號電壓磁通密度(T)測量管內徑平均流速式中K,d為常數,由于勵磁電流是恒流的,故B也是常數,則由E=KBdV可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q,這就是電磁流量計的基本工作原理由E=KBN可知,被測流體介質的溫度、密度導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說只要用普通的水實際標定后就可測量其他任何導電流體介質的體積,而不需作任何修正,這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,并具有很高的可靠
分體式電磁流量計產品特點
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響:分體式電磁流量計
2、測量管內無阻礙流動部件,無壓損,直管段要求較低:
3、系列公稱通徑DN5-DN3000傳感器襯里和電極材料有多種選擇
4、轉換器采用新穎勵磁方式,功耗低、零點穩定、格確度高。流量范圍度可達1500：1
5、轉換器可與傳感器組成一體型或分離型
6、轉換器采用16位高性能微處理器,2x16LCD顯示,參數設定方便,編程可靠:
7、流量計為雙向測量系統,內裝三個積算器:正向總量、反向總量及差值總量:可反流量,并只有多種輸出:電流,脈沖、數字通訊、HART
8、轉換器采用表面安裝技術(SMT),只有自檢和白論斷功能
